Как подобрать рефрижераторный осушитель и ресивер для малярного цеха, чтобы получить сухой и чистый сжатый воздух

Комплексная система подачи сжатого воздуха для цеха окраски распылением, включающая ресивер и рефрижераторный осушитель, а также трехступенчатую систему фильтрации для удаления влаги, масла и пыли, что предотвращает помутнение лакокрасочного покрытия, образование микропор и дефектов типа «рыбий глаз».




Как подобрать рефрижераторный осушитель и ресивер для обеспечения подачи сухого и чистого воздуха в малярный цех

Водяной пар, масляный туман и пыль в сжатом воздухе вызывают дефекты покраски, такие как побеление, точечные отверстия, «рыбьи глаза» и отслоение во время распыления. Исходный воздух, выходящий непосредственно из винтового воздушного компрессора, имеет высокую температуру и влажность, что делает его непригодным для покраски. Стандартная система подачи воздуха для покраски должна быть оборудована ресивером, осушителем воздуха с охлаждением и прецизионными фильтрами. Ресивер стабилизирует давление и удаляет большое количество жидкой воды; осушитель тщательно удаляет водяной пар, обеспечивая получение сухого чистого воздуха для краскопультов.

I. Ресивер: стабилизация давления и предварительное отделение влаги

Основные функции

1. Стабильное давление воздуха: предотвращение колебаний давления при переходе компрессора в режимы нагрузки/разгрузки, обеспечение равномерной толщины слоя краски и отсутствие разнотональности.

2. Предварительное охлаждение и отвод конденсата: скорость потока горячего сжатого воздуха внутри ресивера снижается, большая часть водяного пара конденсируется и удаляется через автоматический клапан слива, что снижает нагрузку на осушитель.

Правила подбора

Объем ресивера (л) = Производительность компрессора (м³/мин) × 0,6–1. Для производственных линий с несколькими окрасочными пистолетами объем следует удвоить.

Рекомендации по монтажу

Устанавливайте ресивер сразу после выхода компрессора, а осушитель и фильтры — после ресивера. Оснастите нижнюю часть ресивера автоматическим клапаном слива конденсата и разместите емкость в прохладном, хорошо проветриваемом месте.

II. Осушитель сжатого воздуха с охлаждением: Глубокий контроль точки росы

Ресивер удаляет только жидкую воду, невидимая газообразная влага должна обрабатываться осушителем с охлаждением. Он охлаждает воздух до точки росы 2–5 ℃ для конденсации всего пара, предотвращая образование конденсата внутри трубопровода или краскопульта.

Стандарт выбора

Производительность осушителя ≥ расход компрессора, добавьте 10–20% запаса для непрерывного распыления в нескольких цехах.

Последовательность установки

Воздушный резервуар → Первичный фильтр → Осушитель с охлаждением → Тонкий фильтр → Фильтр с активированным углем → Покрасочная камера

III. Трехступенчатая система фильтрации (необходима для покраски)

1. Предварительный фильтр Q: блокирует крупную пыль, жидкую воду и масло, защищает сердцевину осушителя.

2. Фильтр тонкой очистки P: удаляет мелкодисперсный масляный туман, остаточное содержание масла ≤0,1 ppm.

3. Фильтр с активированным углем C: поглощает газообразные пары масла, остаточное содержание масла ≤0,001 ppm, устраняет дефекты краски (эффект «рыбьих глаз»).

IV. Стандартная схема всей системы подачи воздуха

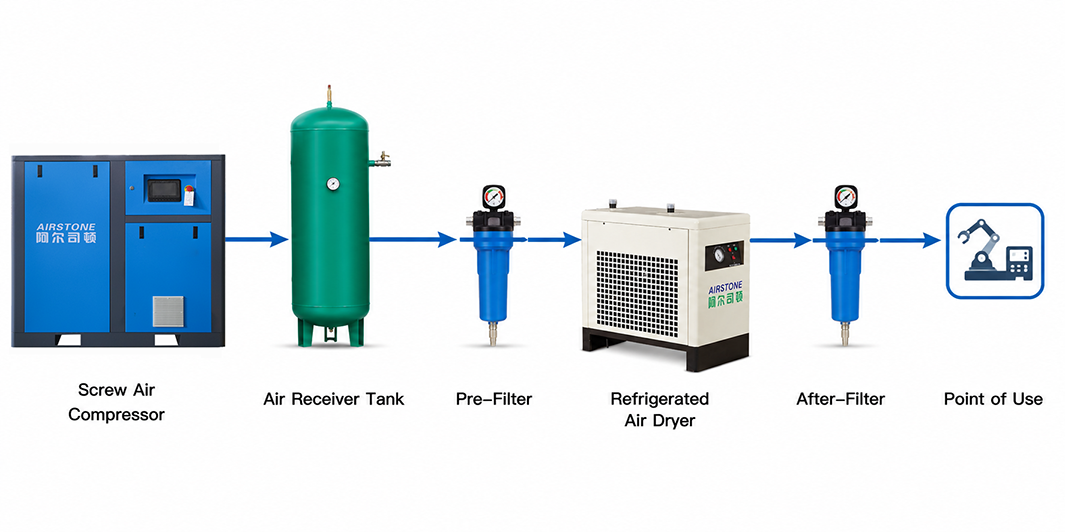

Винтовой воздушный компрессор → Ресивер (автоматический слив) → Фильтр грубой очистки Q → Осушитель с охлаждением → Фильтр прецизионной очистки P → Угольный фильтр C → Трубопровод краскопульта

V. Советы по ежедневному техническому обслуживанию

• Ежедневно проверяйте автоматические сливные клапаны бака и осушителя, чтобы предотвратить обратный поток воды.

• Заменяйте фильтрующие элементы каждые 2000 рабочих часов.

• Регулярно очищайте радиатор охлаждения осушителя для поддержания стабильной точки росы.

• Используйте воздухопроводы из алюминия/нержавеющей стали с антикоррозийным покрытием, чтобы избежать образования ржавчины.

VI. Руководство по запросам

Мы предлагаем комплексные решения для пневматических систем для покрасочных цехов, включая изготовление ресиверов, холодильных осушителей и комплектов фильтров в сочетании с нашими винтовыми компрессорами VSD. Пришлите нам модель вашего компрессора и количество краскопультов для получения конкурентоспособной пакетной цены.
